拉索减隔震盆式橡胶支座

　　一、产品介绍

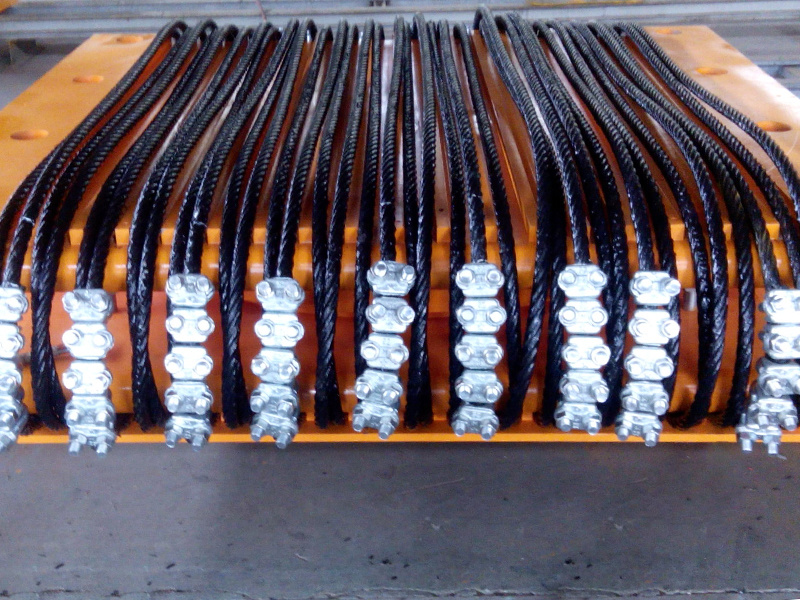

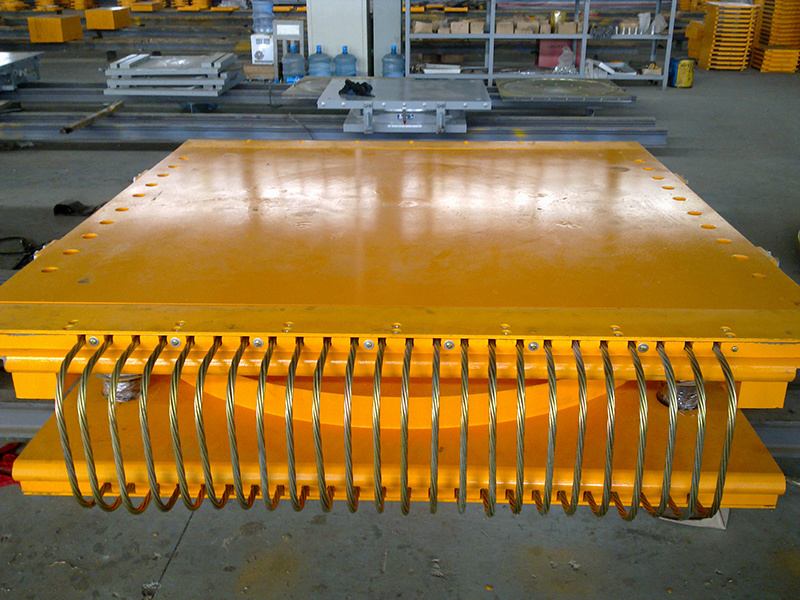

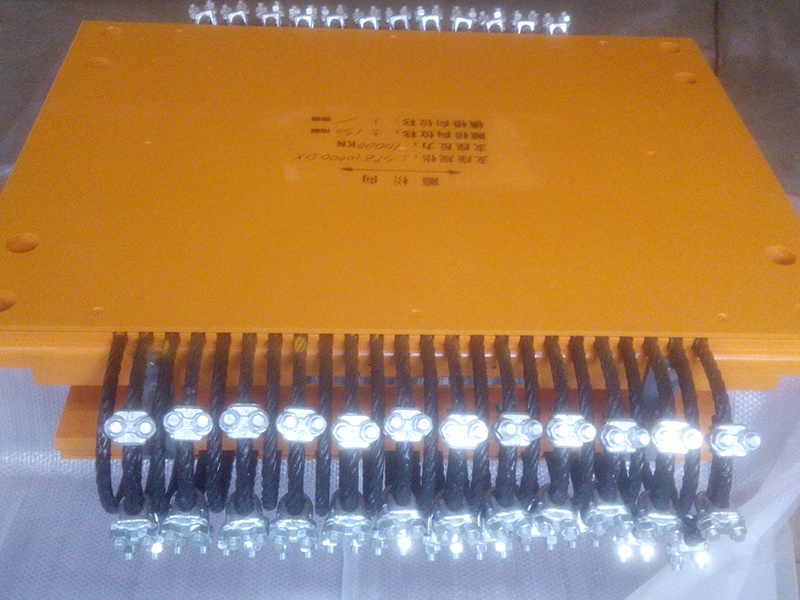

　　拉索减隔震盆式橡胶支座由上座板、下座板、中间钢板、承压橡胶板、铜密封圈、橡胶密封圈、四氟聚乙烯板、SF-1B复合板、不锈钢板、高强度钢索等组成。其结构特点是采用高强度钢索（钢绞线、高强度钢丝束）将上下座板限制在支座有效位移范围。

　　二、产品特点

　　1）、拉索减隔震盆式橡胶支座继承了盆式橡胶支座的优点其底盆内的承压橡胶板处于三相约束状态，橡胶的吸能、耗能作用得到充分发挥，具有承载力大优点，减震、隔震效果明显；

　　2）拉索减隔震盆式橡胶支座利用高强度钢索的抗拉特性，克服了传统支座限位能力不强的弱点，能最大程度避免地震中落梁等现象的发生，并在地震后可靠复位；

　　3）由于传统盆式橡胶支座及高强度钢索在桥梁工程的普遍使用，其制造技术已经成熟，所有其相对同类产品，造价较低。

　　4）地震状态下，高强度钢索在上下座板发生较大相对位移时，可以有效的起到缓冲限位作用；在大地震，上下座板处于极限位移状态时，高强度钢索发生径向塑性变形，消耗地震能量，有效的减小结构的地震反应，起到减震、防落梁作用。

　　5）拉索减隔震盆式橡胶支座充分发挥了盆式支座和限位拉索各自的抗震优点，有效克服了各自单独使用的缺点和不足。

　　三、产品应用技术

　　拉索减隔震盆式橡胶系列支座严格执行中华人民共和国交通行业标准JT/T 391-2019《公路桥梁盆式橡胶支座》的规定及DB51/T2241-2016《拉索减振支座》相关桥梁减隔震结构的要求。拉索极限承载力达到支座竖向承载力的40%。
